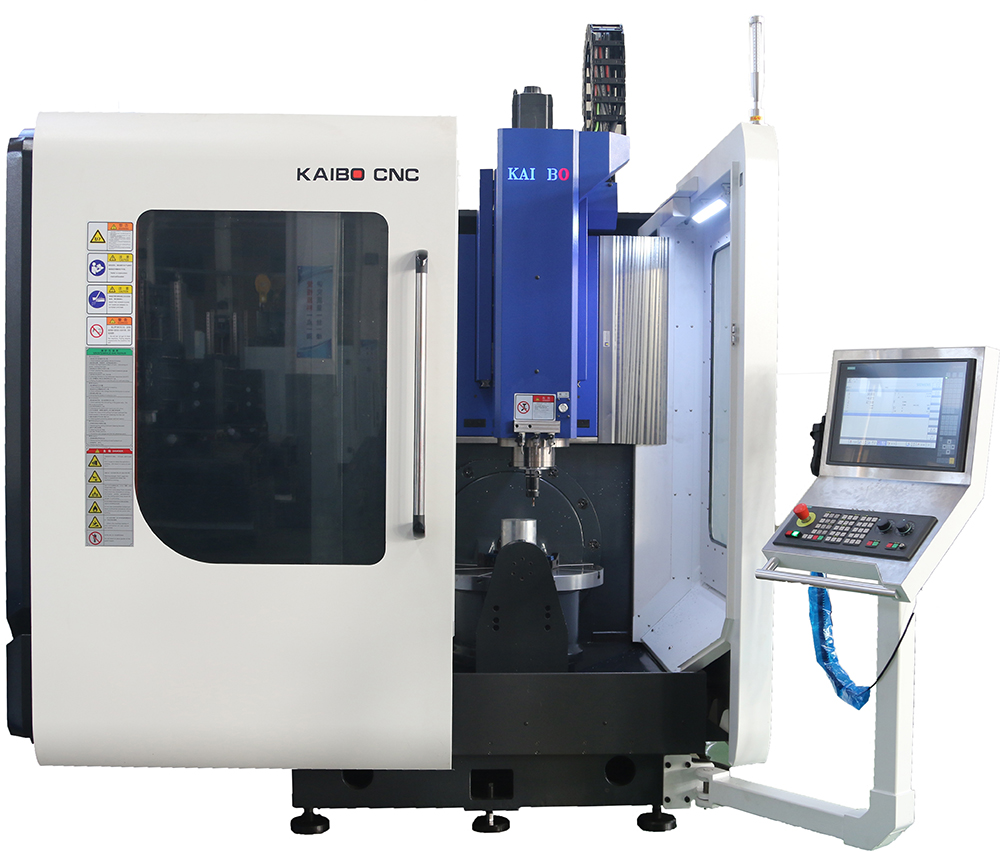

本機型采用非對稱雙支撐結構設計，一側為主驅動臂，另一側采用隱藏式支撐，在保障足夠剛性的前提下，大幅節省安裝空間。A軸通過高性能直驅電機驅動，響應迅速，配合內嵌式C軸，實現緊湊型一體式搖籃五軸加工平臺。適用于醫療器械、3C零件、小型精密模具等輕量化高精密加工領域。
GJ630-5T型五軸加工中心主要部件配置及參數
名稱
規格/型號
品牌/產地
控制系統
220MA-5
新代/臺灣
直線導軌
RG35
力士樂/德國
滾珠絲杠
XYZ:3210
THK/日本
XYZ伺服電機
2.9kW
安川/日本
第四軸（B軸）DD電機
13.3kW 2540Nm/±110°
上銀/臺灣
第五軸（C軸）DD電機
3.7kW 700Nm/360°
主軸
15kW/HSK A63
超同步/北京
刀庫
24T
徳速/江蘇
電子手輪
EHDW-BA5S-1
遠瞻/臺灣
主軸水冷機
25P
帕森托爾/國產
配電柜空調
LA-08W
潤滑系統
1.5L
勝祥/臺灣
氣動系統
AirTAC/臺灣
主要技術參數
單位
數據
X軸工作行程
mm
650
Y軸工作行程
490
Z軸工作行程
400
主軸端面至工作臺距離
150-550
工作臺直徑
?630
分度盤中心孔直徑
?50H6
T型槽寬度
14H7
最大工作負重
kg
300
最高運動速度
m/min
30
主軸最高轉速
rpm
18000
主軸刀柄
HSK A63熱漲刀柄
?3.17-?20
電源最大功耗
三相380V
50KW
床體重量
t
6
外形尺寸
2360*3700*2900
定位精度
0.008
復位定位精度
0.006
可根據需求選擇搖籃大小，詳詢銷售。 也可按需選擇系統品牌。
